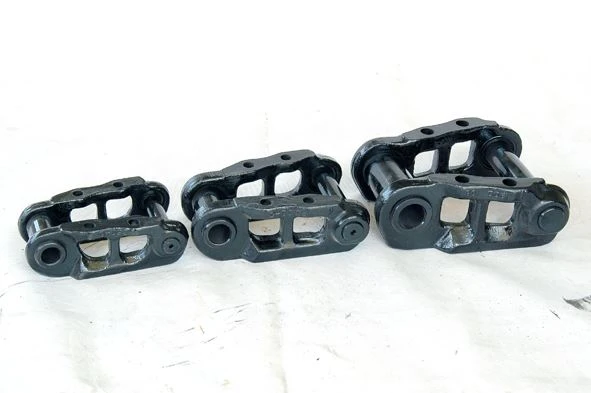

Đường liên kết lắp ráp là nhóm đường ray có giày, còn được gọi là tấm lót giày, đường đua giày, nó là một phần của bộ phận gầm xe cho các thiết bị hạng nặng bánh xích như máy xúc, máy ủi, cần trục, máy khoan, v.v. Nhóm đường ray máy xúc có giày được thực hiện bằng cách cán, gia công, xử lý nhiệt, sơn vv Chất lượng và tuổi thọ làm việc phụ thuộc vào chất lượng của thép cuộn, độ cứng của tôi cứng và tôi, độ sâu của độ cứng.

Lợi thế của chúng tôi:

• Chất liệu: 35MnB, thép cường độ cao, chống mài mòn

• Đường ống lót: 20CrMo, xử lý thấm cacbon cả bên ngoài và bên trong, độ sâu độ cứng 2,5 đến 3mm.

• Xử lý nhiệt: công nghệ dập tắt nước

• Gia công: MÁY ĐIỀU KHIỂN CNC

• Mô hình chuỗi: bước liên kết từ 101 đến 260mm. .

Quá trình chạy máy:Rèn — Tiện bề mặt — Xử lý nhiệt — Phát hiện dòng chảy — Tiện hoàn thiện — Lắp ráp — Phun sơn

Thông tin sản xuất

Sự chỉ rõ:

KHÔNG	KÍCH THƯỚC										MÔ HÌNH ÁP DỤNG
KHÔNG	A	B	C	H	I	O	P	Q	S	U	MÔ HÌNH ÁP DỤNG
1	101	22	40	55	55	35	32	19	10.5	94	EX35, YC35-6 / 7
2	135	46	40	80	104	54	35.2	22.3	13.5	140	R60
3	135	46	41	55	85	31.6	35	22.5	12.5	114	PC40-5
4	135	46	41	63.8	93.8	40.4	35	22.5	12.5	124	PC40-7 / 8
5	135	43.2	42.5	72	99	44	41	24	12.5	141	PC60-5, D20
6	140	52	44	86	86	55	40	28	14.5	139	YC85
7	154	55	47.5	90	90	56	46.3	30	14.5	158	EX60
8	154	57	44	73	89	45	41.2	24	14.5	130	PC60-6 / 7, PC75
9	154	57	44	82.4	112.4	49.4	46.3	30	14.5	170	PC100-3, D31
10	171	60.3	55.57	108	108	58.6	47	30	16.5	170	SK100, SK120
11	171	60.3	55.57	108	108	70	50.3	33.5	16.5	181	EX100, E312, E120B, SH120, EC140
12	171	58.7	56.3	125.4	144.5	83.5	54	36.65	16.5	212	R200, SE210-1, SE210LC, R210LC-2
13	175	57	54	86.4	102.4	50.4	46.3	30	16.5	170	PC100-5 / 6, PC120-6
14	175	57	54	122.4	158.4	84.6	55	38	18.5	218	HD700, HD770
15	175.4	58.7	57.2	125.4	144.5	77.5	58.75	36.5	18.5	214	EX200-1, SH280
16	190	69	58	119.6	155.6	82.2	58.8	36.6	20.5	220	E200B, SH200, SK200, E320
17	190	62	58	124.4	160.4	81.6	59	38	18.5	220	PC200-3, PC220-1 / 2/3, EX200-2 / 5, ZX210
18	190	62	58	124.4	160.4	81.6	59	38	20.5	220	PC200-5 / 6/7, DH220-5, EX220
19	203	72	58	138.4	178.4	101.6	66.8	44.6	20.5	244	EX300-1, PC300-2
20	203	72	58	138.4	178.4	101.6	66.8	44.6	22.5	244	PC300-5
21	203	72	62	129	179	94	64	42	20.5	235	E325
22	203	76.2	58	148.2	186.2	112.4	66.8	44.6	19.5	254	R944
23	203	72	58	138.4	178.4	101.6	66.8	44.6	18.5	244	D60, D65, TY160
24	203	72	60	146	184	108	66	45	20.5	250	T160, T140, T120
25	203	76.2	58	133.4	171.4	102.4	69.7	44.5	19.5	232	D6D
26	203	68	64	137.3	185.3	101.3	72.7	44.5	20.5	232	D6H
27	216	76.2	63	140.4	178.4	101.6	66.5	44.6	22.5	242	PC300-6 / 7, EX300-5
28	216	76.2	63	146	184	106	71	47	22.5	252	EX400-1, PC400-1 / 3, DH450
29	216	76.2	69	140	190	103	68	46	22.5	248	E330
30	216	76.2	63	146	184	106	74.3	47	24.5	252	PC300-3 / 5, SH330, SH300, PC410-5
31	216	76.2	63	146	184	106	74.3	47	20.5	252	D80, D85, TY220, TY230
32	216	76.2	64.3	146	184	108	71	47.7	19.5	252	D7G
33	228	76.2	71.4	144	184	109	71.5	47	24.5	254	PC400-6
34	228	76.2	71.4	169	219	121.6	79	48.5	24.5	292	D155, D150, TY320
35	228	76.2	71.4	169.8	201.6	121.6	80.4	50.8	23	292	D8K
36	260	76.2	87.3	184.2	235	133	85.3	57	27.5	321	EX700, ZX1000
37	260	76.2	87.3	184.2	235	133	92	57	27.5	321	D355, PD410, D9H, D9G

Gói và Dịch vụ

Theo dõi bảo trì liên kết

Trước khi bật liên kết đường ray, trước tiên hãy kiểm tra xem cụm liên kết có hoạt động bình thường không và độ căng của xích cưa có bình thường không.

Nhớ đóng phanh xích trước khi khởi động để ngăn cụm liên kết ray và tránh nguy hiểm trong quá trình khởi động. Nhưng hãy nới lỏng phanh xích trước khi làm việc, nếu không ổ trục sẽ bị hỏng.

Khi cụm liên kết đường ray quay, hãy cẩn thận không cọ xát với mặt đất hoặc các vật thể khác.

Cụm liên kết cần được tra dầu và sơn chống rỉ kịp thời. Một khi cụm liên kết đường ray bị rỉ sét, cần thay thế kịp thời để nâng cao hiệu quả công việc.

Thường xuyên kiểm tra, bảo dưỡng cụm liên kết, sửa chữa kịp thời nếu có liên kết bị hỏng hoặc mất kết nối, tìm ra nguyên nhân.
